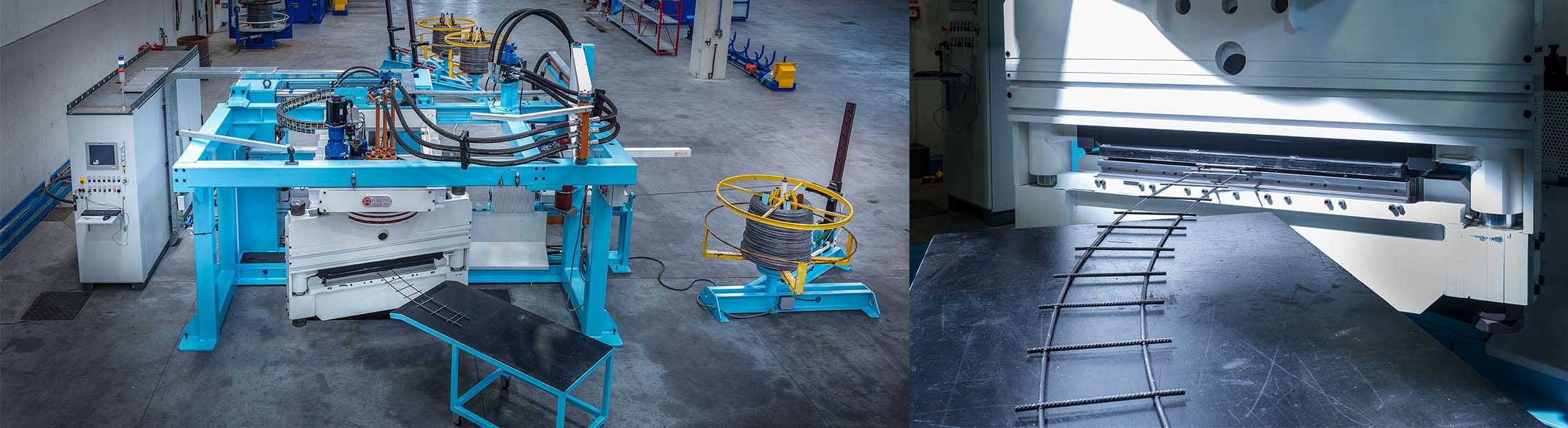

Saldatrice per la produzione di reti sagomate
TNL

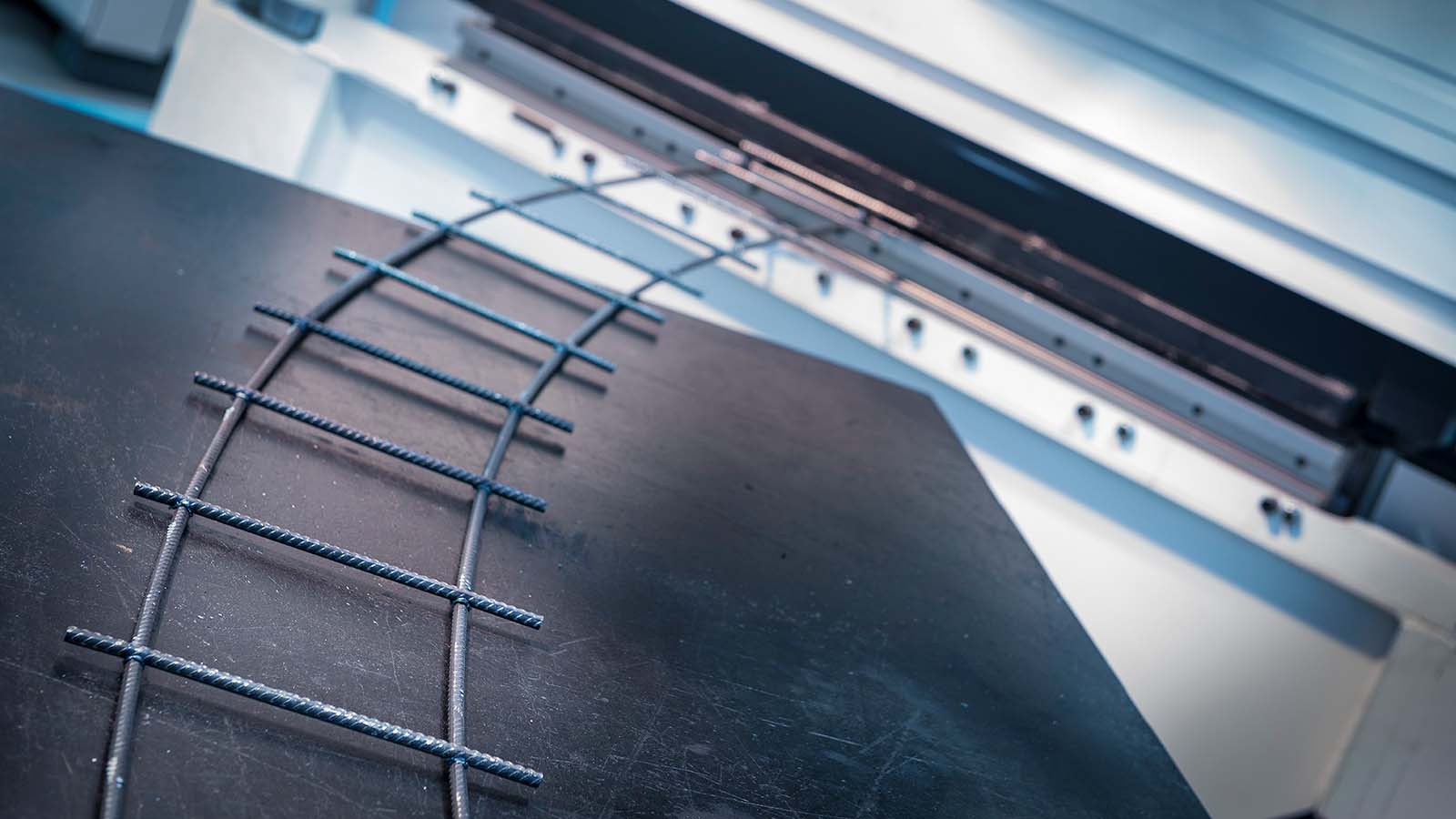

Saldatrice per la produzione di reti sagomate da bobina e di distanziatori piani, rettilinei o curvi, usati soprattutto per realizzare le armature per tunnel prefabbricati.

L’avanzata tecnologia di TNL garantisce una produzione di reti piane e reti calandrate per la prefabbricazione con una tolleranza minima.

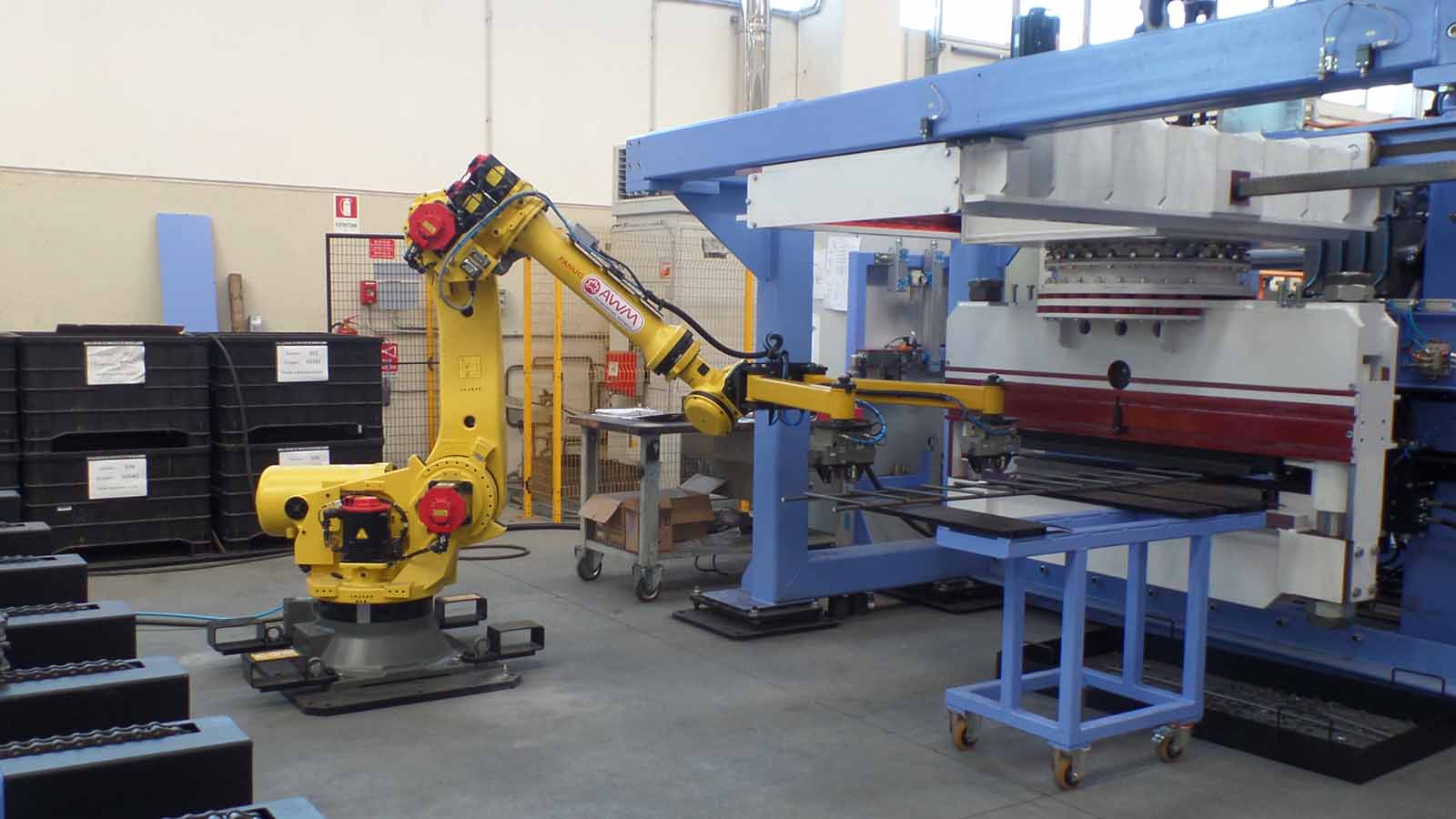

La macchina è dotata di una cesoia mobile su 3 assi e di un sistema di alimentazione programmabile, che consente di avere diversi passi di filo trasversale all'interno di un singolo elemento elettrosaldato.

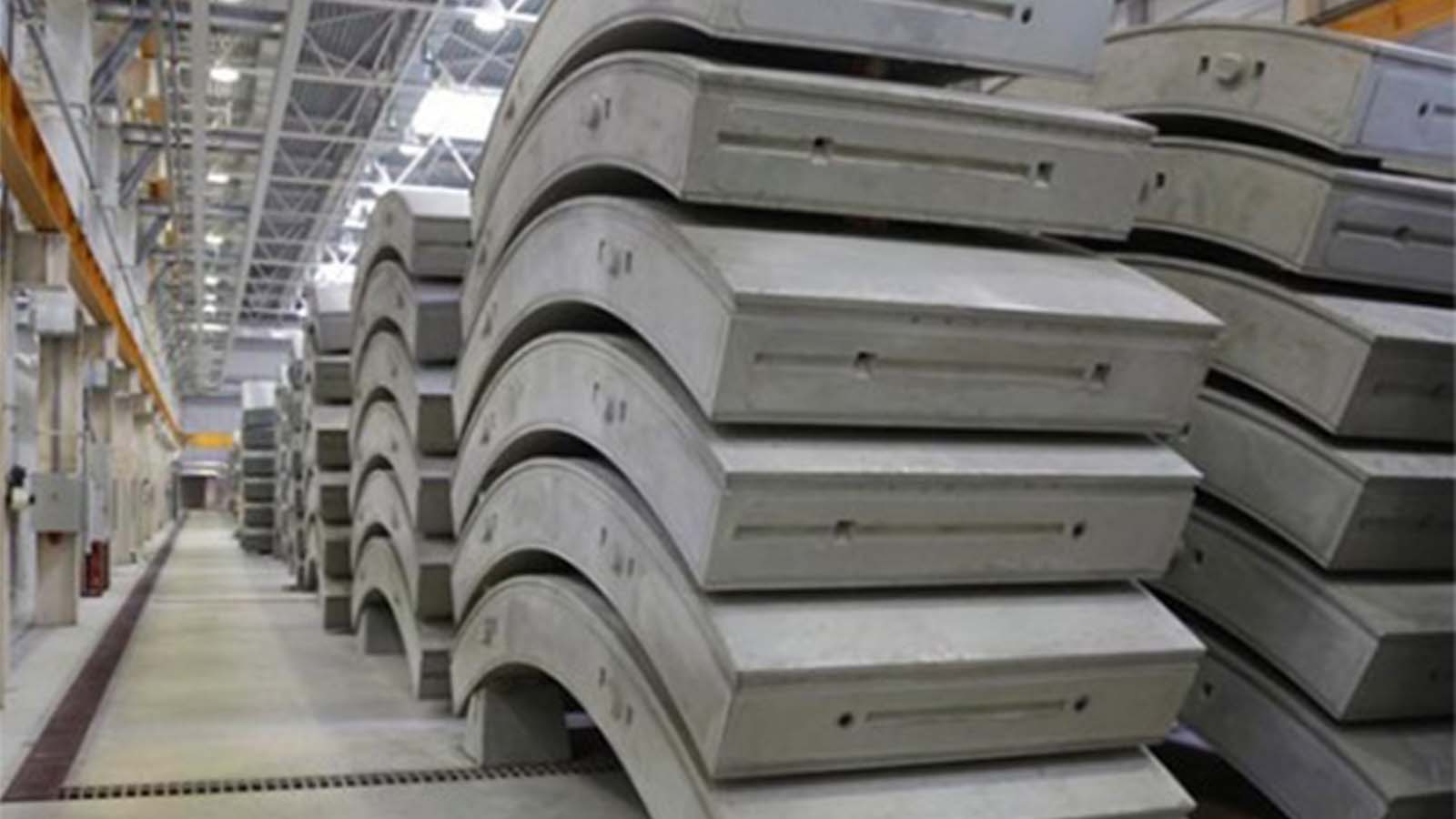

In combinazione con una macchina per la produzione di rete elettrosaldata, TNL è la soluzione giusta per la produzione di segmenti di gallerie.

DATI TECNICI


_ NUMERO MAX. FILI LONGITUDINALI: da 2 a 5
_ DIAMETRO FILI LONGITUDINALI: Ø8 mm - Ø16 mm
_ DIAMETRO FILI TRASVERSALI: Ø8 mm - Ø16 mm
_ LUNGHEZZA MAX. DELLA SCALETTA CURVA O DRITTA: 6.000 mm
_ RAGGIO DI CURVATURA: da 2.000 mm all'infinito (scaletta dritta)
_ LARGHEZZA MAX. SCALETTA CURVA: 150 – 1.000 mm
_ LARGHEZZA MAX. SCALETTA DRITTA: 1.200 mm
_ PASSO FILI TRASVERSALI: 70 - 300 mm, incremento continuo
_ PASSO FILI LONGITUDINALI: min. 55 mm, incremento continuo
_ MATERIA PRIMA: bobine di filo laminato a caldo o a freddo fino a 5t, resistenza massima alla trazione 500 Mpa

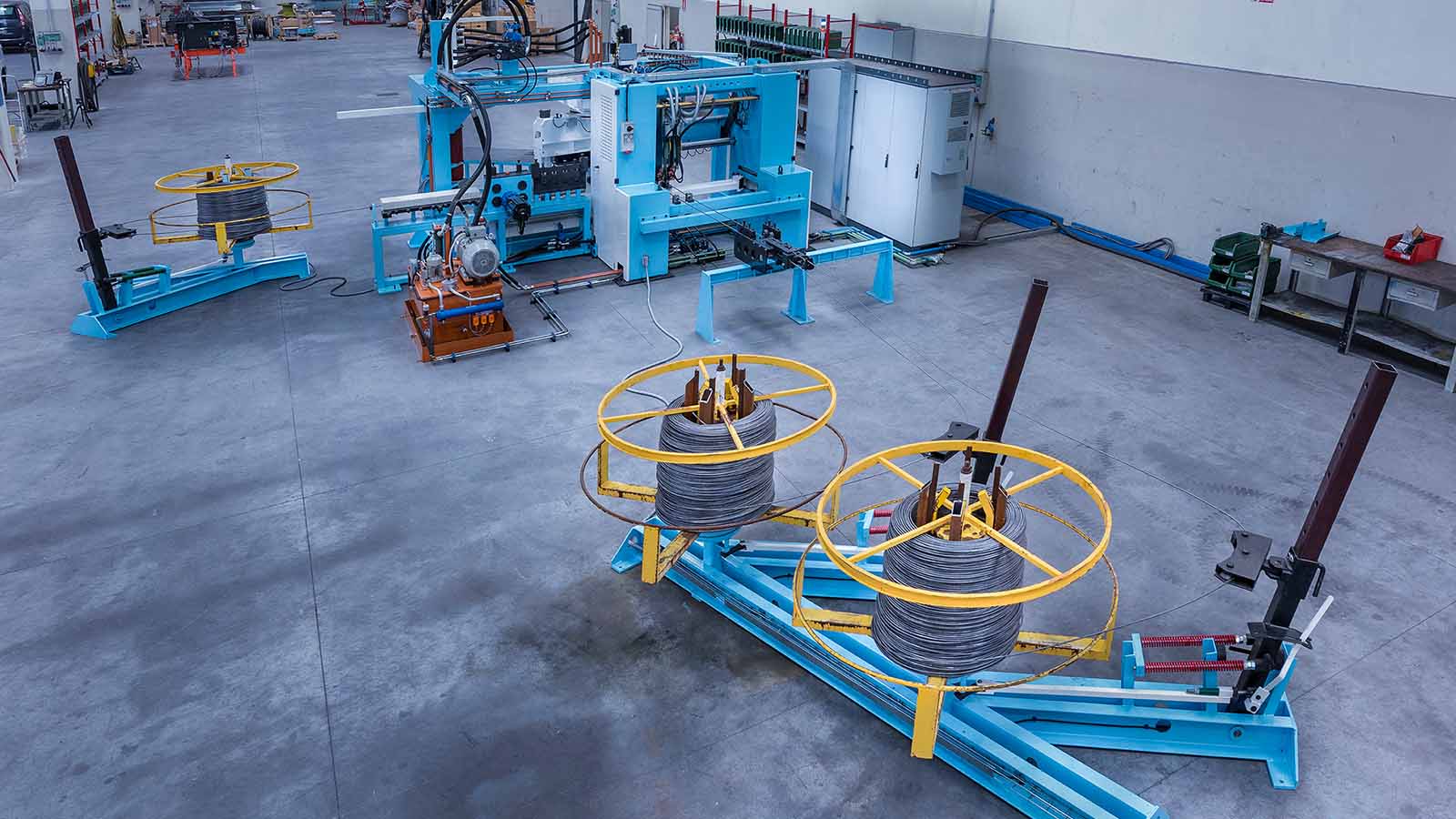

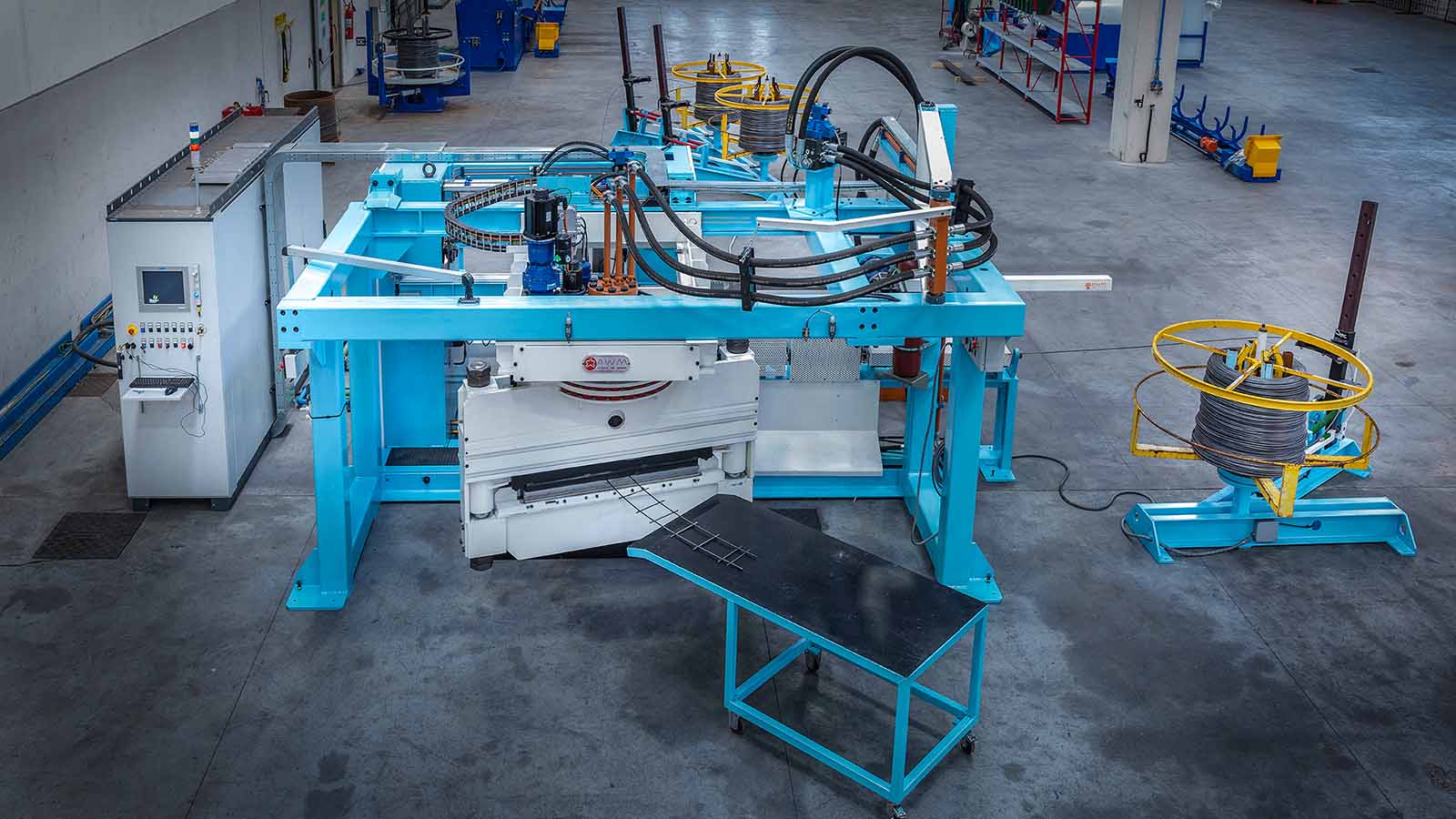

TNL - CONFIGURAZIONE MACCHINA

1. Svolgitore longitudinali
2. Guide di raddrizzatura fili
3. Svolgitore trasversali

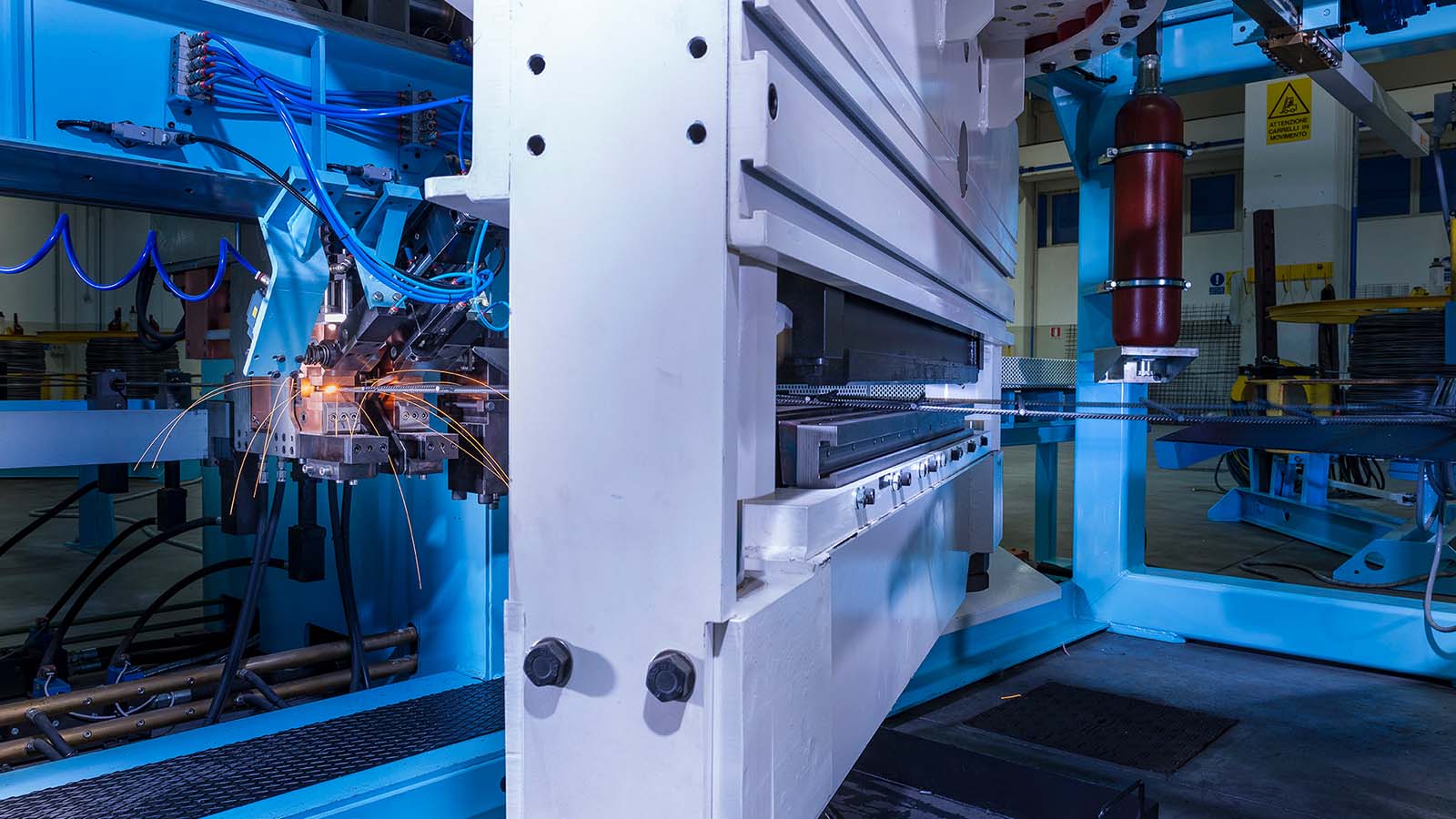

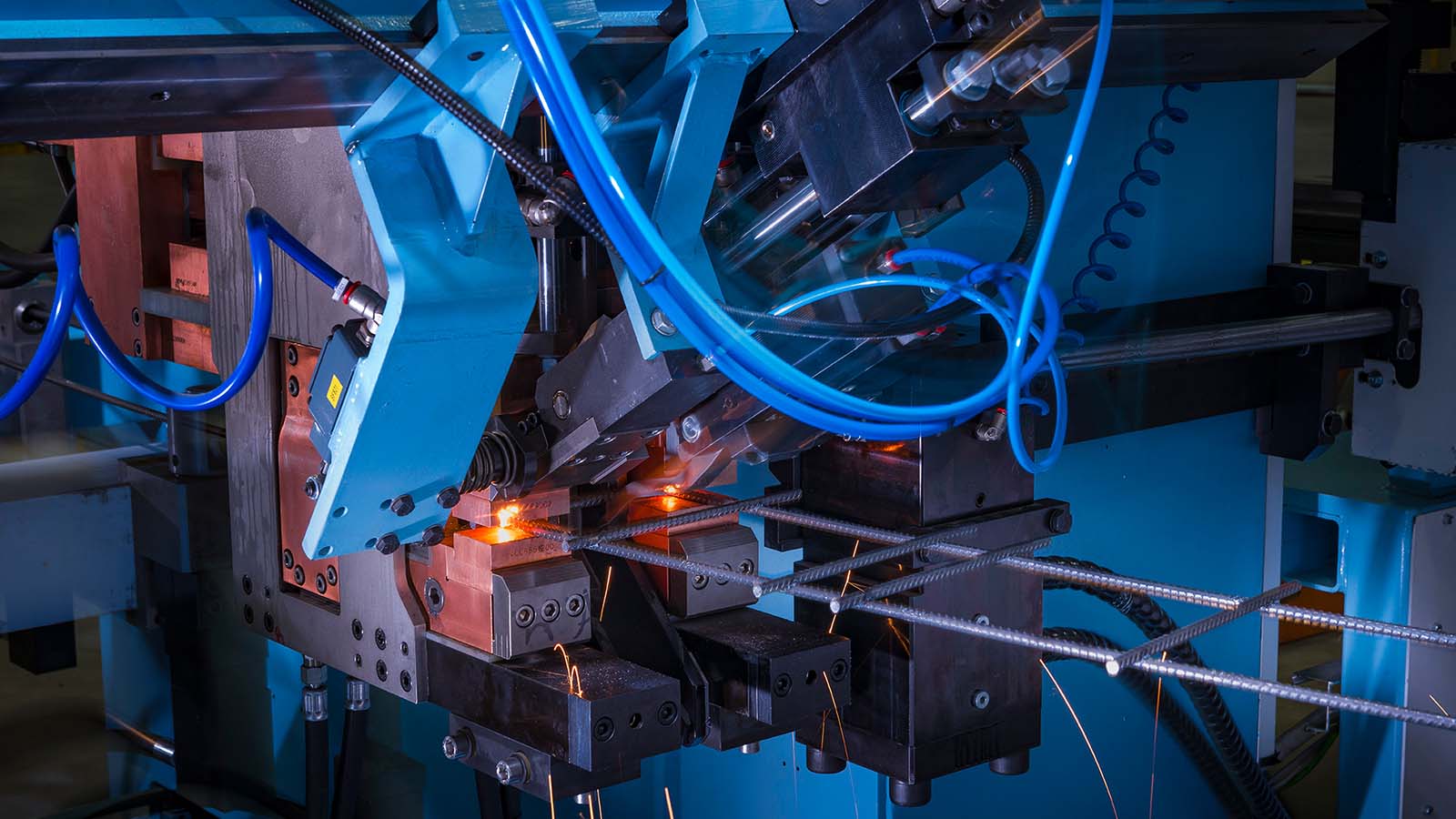

4. Portale saldatura
5. Cesoia

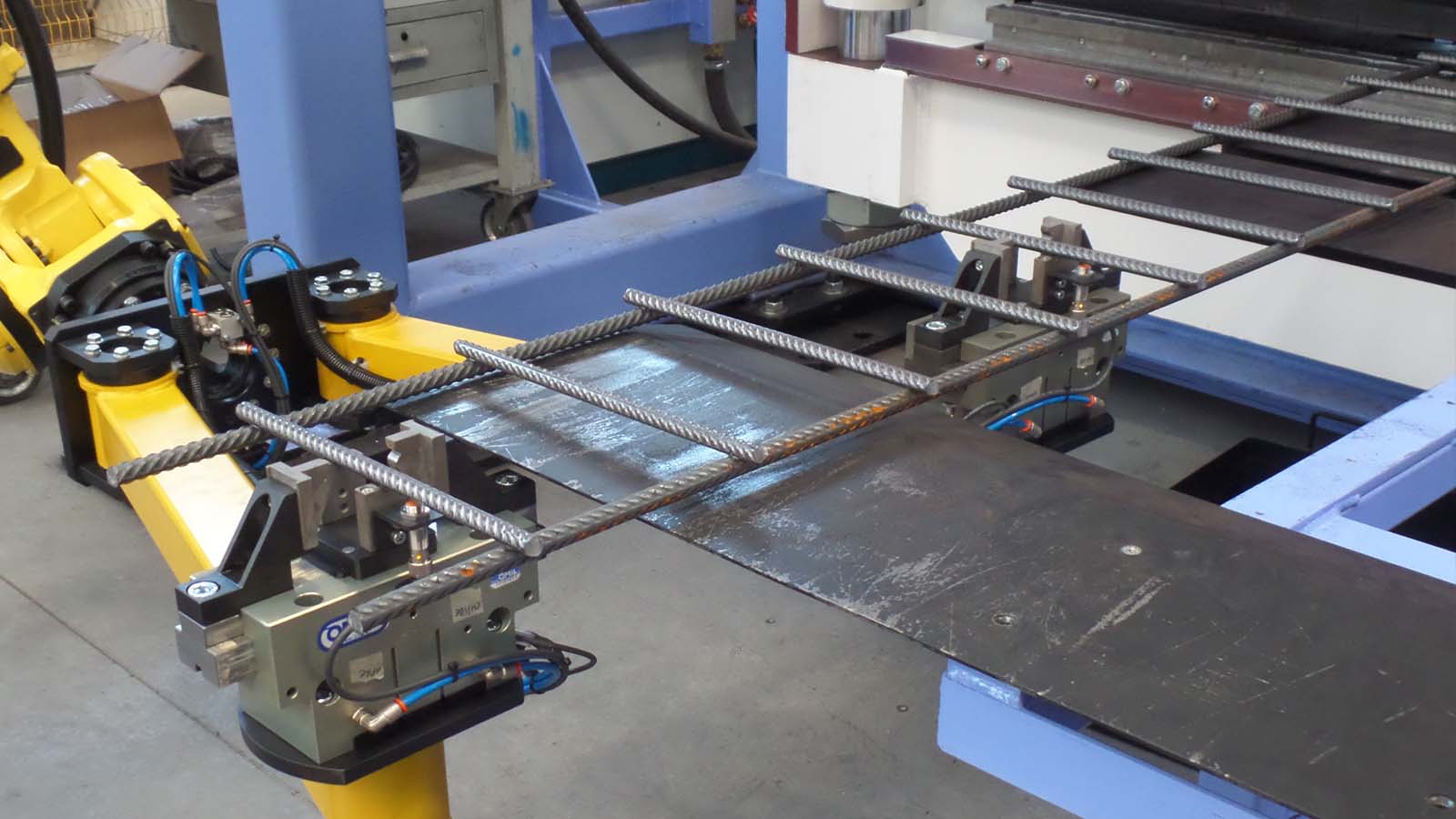

6. Tavolo di estrazione
